Cara Konfigurasi Atau Setting Voip Di Cisco Packet Tracer

Assalamualaikum Wr Wb

Good Morning Brother and Sister apa kabar semua ? pasti baik semua ya, Kembali lagi di The King Angga. Di hari ini aku akan membahas Cara Konfigurasi Atau Setting Voip Di Cisco Packet Tracer, jadi bagi Brother and Sister yang masih pemula dalam menggunakan aplikasi ini mari bisa dilihat dibawah ini caranya dan script setting voipnya.

Cara Setting Voip Di Cisco Packet Tracer :

1.      Langkah pertama yang harus sobat lakukan adalah membuat topologinya seperti gambar dibawah ini.

2.      Jika sudah, klik voipnya dan pilih icon kabel powernya lalu tancapkan atau masukkan kelingkaran power atau lingkaran yang saya kotakin dibawah ini. Lakukan kesemua voip atau Ip phonenya.

3.      Kalau sudah menyetting voip atau Ip phonenya sudah hidup, langkah berikutnya yaitu membuka Switch dan pilih CLI atau mode text, nanti akan muncul seperti ini dan masukkan scriptnya.

4.      Script setting switchnya :

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#int range fa0/1-24

Switch(config-if-range)#switchport voice vlan 1

Switch(config-if-range)#exit

            Script diatas berfungsi untuk membuka akses dari switch ke voip atau ip phone agar bisa terkoneksi atau terhubung ke switch tapi masih blom bisa untuk menelpon ke telphone yang lain.

            Setelah setting switch, sekarang gantian sobat setting routernya agar voip atau ip phone Brother and Sister  bisa terkoneksi satu sama lain, dengan cara memasukan atau menyetting routernya pakai script dibawah ini.

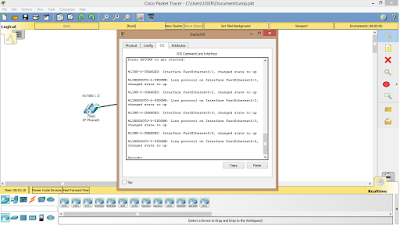

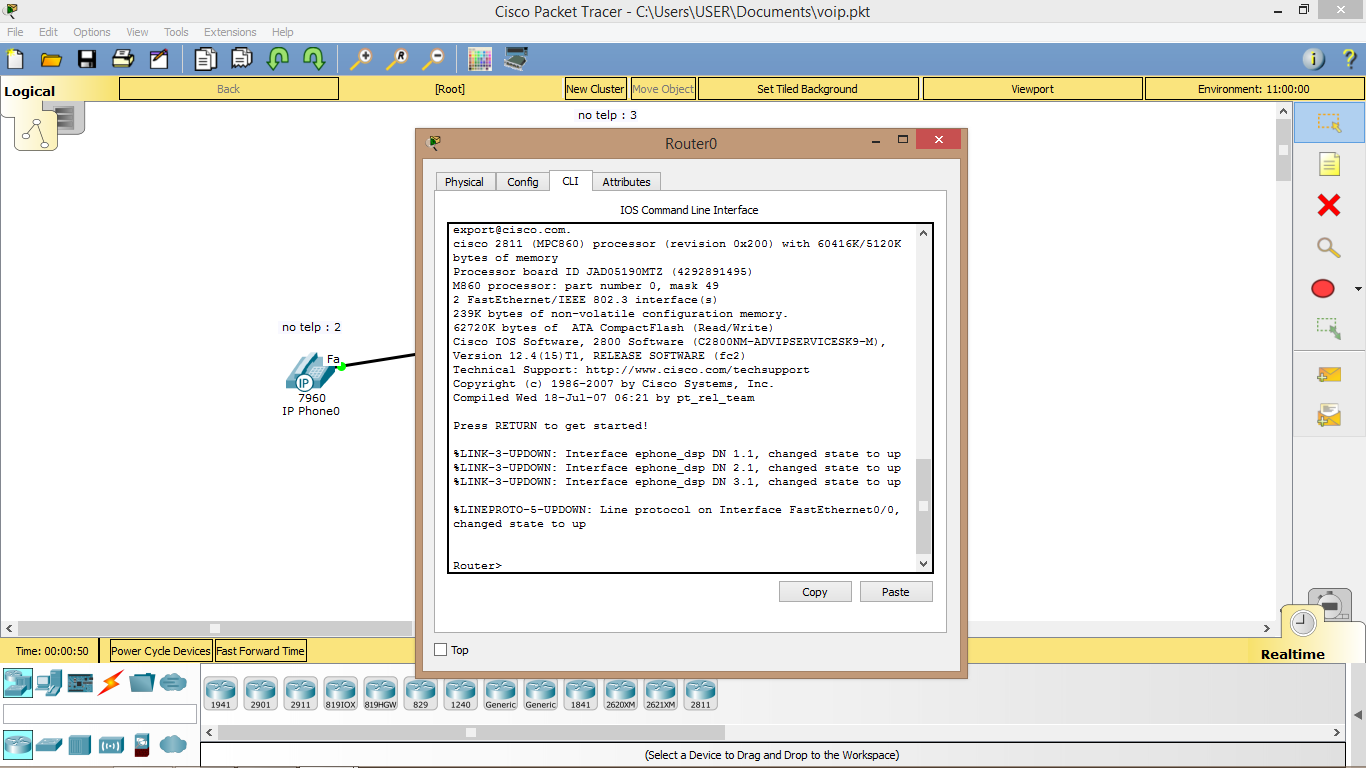

Masuk kerouternya dan pilih menu "CLI" nanti akan muncul seperti dibawah ini atau gambar dibawah ini, lalu masukan script yg ada dibawah ini juga.

5.      Script

Router>en

Router#conf t

Router(config)#ip dhcp pool voice

Router(dhcp-config)#network 192.168.1.0 255.255.255.0

Router(dhcp-config)#default-router 192.168.1.1

Router(dhcp-config)#option 150 ip 192.168.1.1

Router(dhcp-config)#exit

Router(config)#ip dhcp excluded-address 192.168.1.1

Router(config)#int fa0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#exit

Router(config)#

Note : Ip address ini bisa sobat ubah sesuai yang sobat mau, tapi pastikan ipnya sesuai dengan perhitungannya.

6.      Script ini berfungsi untuk menghubungkan ip phone atau voip satu dengan lainnya, tapi masih belom bisa gunakan untuk menelpon karena ip phonenya blom kita setting, jadi jika Brother and Sister ingin menelpon ip phone satu dengan yang lain, Brother and Sister bisa memasukkan script dibawah ini kedalam menu cli router.
          Scriptnya :

Router(config)#telephony-service

Router(config-telephony)#max

Router(config-telephony)#max-ephones 3

Router(config-telephony)#%DHCPD-4-PING_CONFLICT: DHCP address conflict:  server pinged 192.168.1.4.

Router(config-telephony)#max-dn 3

Router(config-telephony)#ip source-address 192.168.1.1 port 2000

Router(config-telephony)#auto assign 4 to 6

Router(config-telephony)#auto assign 1 to 5

Router(config-telephony)#exit

Note : Script ini berfungsi untuk memberikan jumlah ip phone atau voip yang akan terkoneksi.

Router(config)#ephone-dn 1

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

Router(config-ephone-dn)#number 1

Router(config-ephone-dn)#

%IPPHONE-6-REGISTER: ephone-3 IP:192.168.1.3 Socket:2 DeviceType:Phone has registered.

Router(config-ephone-dn)#ephone-dn 2

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

Router(config-ephone-dn)#number 2

Router(config-ephone-dn)#

%IPPHONE-6-REGISTER: ephone-1 IP:192.168.1.2 Socket:2 DeviceType:Phone has registered.

Router(config-ephone-dn)#ephone-dn 3

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

Router(config-ephone-dn)#number 3

Router(config-ephone-dn)#

%IPPHONE-6-REGISTER: ephone-2 IP:192.168.1.4 Socket:2 DeviceType:Phone has registered.

ephone-dn 3

Router#

%SYS-5-CONFIG_I: Configured from console by console

Note : Script ini berfungsi untuk memberikan no / number telphone untuk dipanggil atau ditelephone oleh telephone lain.

Ephone-dn 1,2,3 : nama port yang terkoneksi atau terhubung dengan kabel, jadi beda beda portnya, tergantung sobat memasang kabelnya.

number 1,2,3 : nama no / number yang akan menjadi number panggilan apabila ditelepon, dengan ip phone atau voip lain.

7.      Jika berhasil warna kabelnya menjadi hijau dan sobat bisa mengecek apakah bisa menelepon antara ip phone satu dengan ip phone  yang lain dengan cara.

Membuka ip phonenya.

Pilih menu "GUI" lalu buka atau angkat telphonenya

Setelah itu ketik no / number tujuan

8.      Caranya seperti gambar dibawah ini, jika sobat masih bingung bagaimana cara menelphonenya.

Sekian dari saya semoga bermanfaat ilmu Cara Konfigurasi Atau Setting Voip Di Cisco Packet Tracer tulis komentar Brother and Sister.
